概述
膜单元之间通过自锁式互联形成产水汇总流道，
无需软管连接，就可以组装成为较为灵巧的模
块化膜组件。
XMBR膜生物反应器采用PTFE复合膜材质，
不但永久亲水、运行压差极低，而且耐酸碱、
氧化和高温，并具有超高强度。XMBRF基板采用玻纤复合材质，深度热熔焊接，具有良好的水下长期运行耐老化性能。

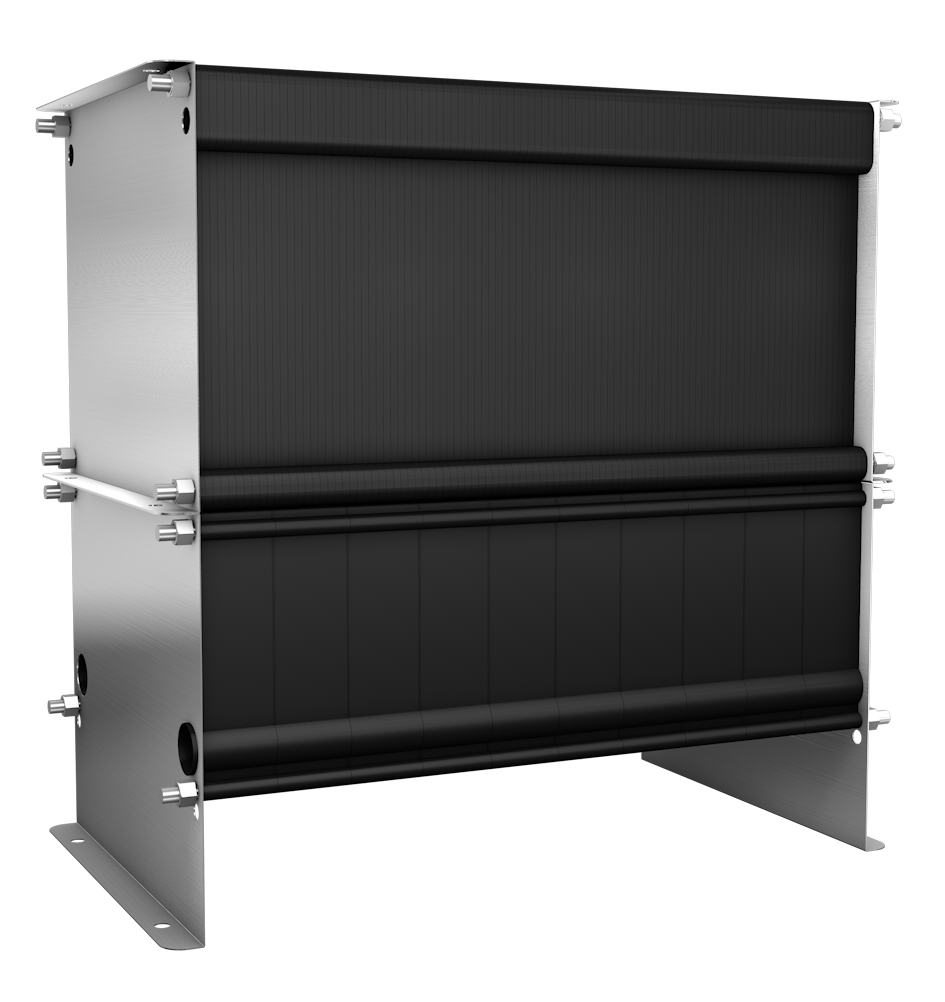

集装式平片膜组件
- 高堆积密度
- 节约能耗
- 灵活出水接口
- 装卸简便
高通量
孔隙率>80％
膜孔呈三维拓扑结构
窄孔径分部
0.1一0.3um>95％
相同标称孔径泡点高、孔径均匀
超亲水性
亲水角<30°
抗污染、低TMP
| 膜元件型号 | XMBRFE05 | XMBRFX15 |
|---|---|---|
| 有效过滤面积(m2): | 0.5 | 1.5 |
| 尺寸(mm): | 616*540*10 | 876*1023*14 |
| 干态重量(kg): | 0.5 | 3 |
| 膜片基板: | 玻纤增强ABS | 玻纤增强PP |
| 滤膜材质 | PTFE复合 | PTFE复合 |
| 膜孔径(μm) | 0.2(>95%)孔隙率>80% | 0.2(>95%)孔隙率>85% |
| 稳定临界通量(L/m2d) | 200~600(25℃) | 300~800(25℃) |
| 耐pH范围 | 2~11 | 1~14 |
| 曝气强度(L/m2min) | 3~10(组件层数不同) | 3~10(组件层数不同) |
| 反洗强度(mH2O) | <1.5 | <1.5 |
| 型号(组件) | XMBRFE05-N | XMBRFX15-50 | XMBRFX15-100 | XMBRFX15-200 |
|---|---|---|---|---|
| 膜元件类型 | XMBRFE05 | XMBRFX15 | ||
| 膜元件数量(张) | N(客户定制，10的倍数) | 50 | 100 | 200 |
| 有效膜面积(m2) | N*0.5 | 75 | 150 | 300 |
| 外形尺寸(mm) | (N*10+100)x636x560 | 860x910x1100 | 1560x910x1100 | 1560x910x2150 |
| 产水/循环接口规格尺寸 | DN25x2个 | 2xG2 内丝/2xG2 内丝 | ||
| 曝气/散气接口规格尺寸 | DN50x各2个 | 2xG2 内丝/2xG2 内丝 | ||
| 爆气强度(m3/min) | N*0.5*8/1000 | 0.42~0.7 | 0.84~1.4 | 1.12~2.24 |
| 处理能力(m3/d) | N*0.5(0.2~0.6) | 22.5-45 | 45-90 | 90-180 |
| 膜箱+曝气箱干重(kg) | N*0.54+20 | <165 | <415 | <720 |
| 所有框架材质 | 防腐材质 | SS304 | SS304 | SS304 |
